El diseño del brazo de arrastre pivotante horizontal proporciona un excelente contacto con el árbol para lograr una medición precisa de la longitud. El accionamiento por cilindros hidráulicos permite una respuesta inmediata y un contacto constante y preciso. La rueda de medición de gran diámetro minimiza los errores de medición de longitud. La rueda de medición se retrae para reducir el desgaste y los daños.
Hay disponibles diversos estilos de rueda que se adaptan a distintas aplicaciones.
Brazos del cuchillo de acero fundido para una fuerza superior, resistencia al impacto y una duración más prolongada. Los brazos del cuchillo están montados con pasadores cónicos de seguridad de gran tamaño y bujes con cierre.
Se encuentran disponibles perfiles de harvester y procesador. Los brazos del cuchillo de procesamiento están diseñados especialmente para lograr un alto rendimiento de recolección de árboles de la pila no procesada.

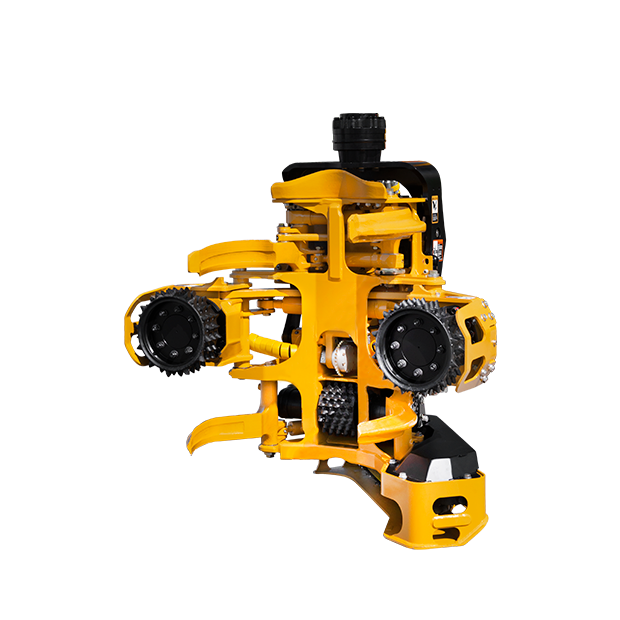

El 534 tiene un sistema de tracción de 3 ruedas bloqueada. Brazos de rueda triangulares que mantienen un contacto y control positivos del árbol. Los brazos soportan el peso del tronco, lo que ofrece menor presión y fricción de las cuchillas. Esto produce menor desgaste y velocidades más rápidas de alimentación.
| ANCHO máximo | 1645 mm |
| ANCHO mínimo | 1446 mm |
| ALTURA sin dispositivo de rotación y articulación | 1545 mm |
| PESO DE LA BASE sin dispositivo de rotación y articulación | 1450 kg |
| PESO DE FUNCIONAMIENTO | 1550 kg |
| PRESIÓN DE FUNCIONAMIENTO recomendada | 300 bar (4500 psi) |
| FLUJO REQUERIDO máximo | 300 l/min (82 gpm EE. UU.) |
| FLUJO REQUERIDO mínimo | 270 l/min (71 gpm EE. UU.) |
| CAPACIDAD DE ACEITE DE CADENA | 16 l (4,2 gal EE. UU.) |
| UNIDAD DE SIERRA PRINCIPAL estándar | Hultdins Supercut™ 100S con tensión automática, lubricación proporcional, limitante de sierra |
| 10 mm de paso | |
| CADENA (Imperial) | 0,404 in de paso |
| ESPADA estándar | 820 mm |
| 715 mm | |
| ESPADA opcional | 900 mm |
| 785 mm | |
| UNIDAD DE SIERRA PRINCIPAL opcional | Hultdins Supercut™ 150 con tensión automática, lubricación proporcional, limitante de sierra Paso de cadena convertible |
| 19 mm de paso | |
| CADENA (Imperial) | 0,75 in de paso |
| CADENA opcional | 10 mm de paso |
| ESPADA estándar | 820 mm |
| 715 mm | |
| ESPADA opcional | 900 mm |
| 785 mm | |
| SIERRA SUPERIOR | (Opcional) Hultdins Supercut™ 100S con tensión automática, lubricación proporcional, limitante de sierra |
| 10 mm de paso | |
| 670 mm | |
| CORTE MÁXIMO | 560 mm |
| SISTEMA DE TRACCIÓN | Brazos de la rueda con diseño triangular Bloqueo en tracción triple |
| MOTORES DE TRACCIÓN DE BRAZO | (2) 620 cc |
| (2) 750 cc (2) 520 cc |
|
| VELOCIDAD DE ALIMENTACIÓN MÁXIMA | 5 m/s |
| 4,2 m/s 6 m/s |
|
| MOTORES DE TRACCIÓN DE CHASIS | (2) 400 cc |
| (2) 500 cc (2) 315 cc |
|
| RUEDAS DE ALIMENTACIÓN | V-Tec de 10,5 mm (0,41 in) |
| Pequeña de 20 mm (0,8 in) Descortezado de eucalipto Alpina de 20 mm (0,8 in) Estructura de 11 mm (0,43 in) Pequeña de 30 mm (1,2 in) |
|
| RUEDA DE ALIMENTACIÓN apertura máxima | 780 mm |
| CUCHILLAS | (4) Desrame (2) Fijas |
| APERTURA DE PUNTAS DE CUCHILLAS FRONTALES | 750 mm |
| CUCHILLAS FRONTALES diámetro mínimo | 45 mm |

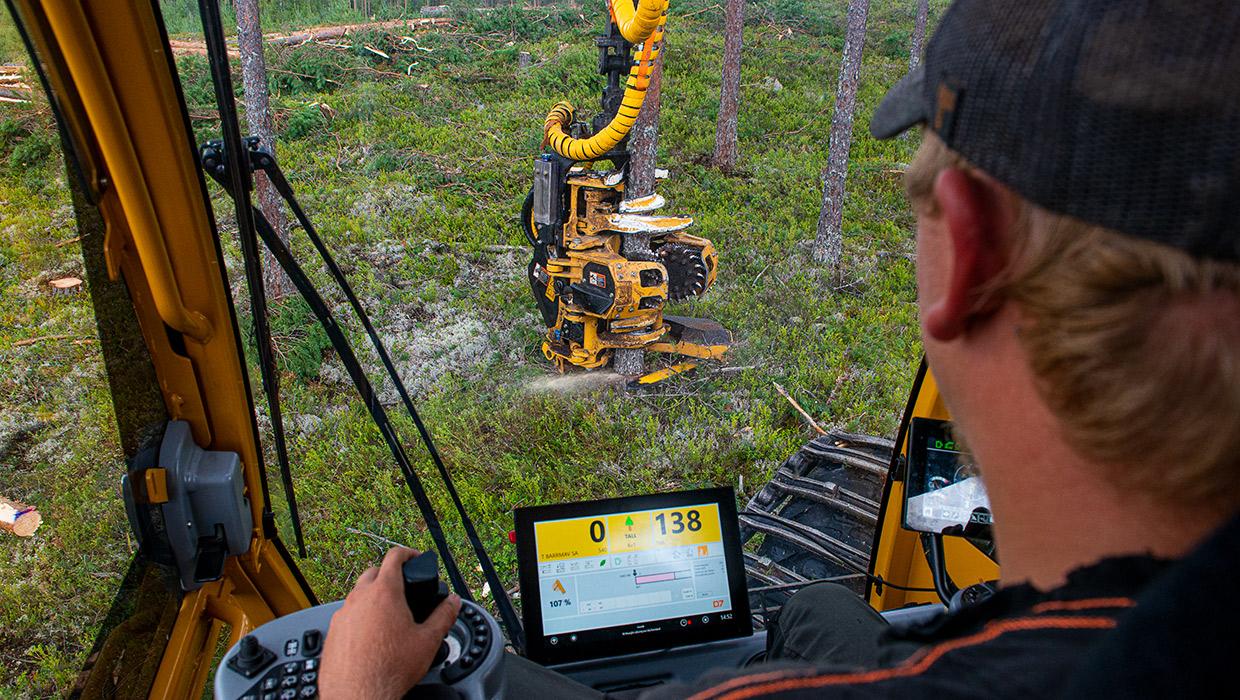

Obtenga el máximo de su cabezal cosechador de TCi. El sistema de control D7 de TCi combina herramientas sólidas y probadas sobre el terreno y tecnología de control de cabezal con una interfaz de usuario desarrollada por Tigercat Industries. El resultado es un sistema que brinda una funcionalidad potente y permite al operador navegar de manera simple e intuitiva.
LEER MÁS
Transición de Tigercat Industries a TCi como marca de accesorios.
LEER MÁS

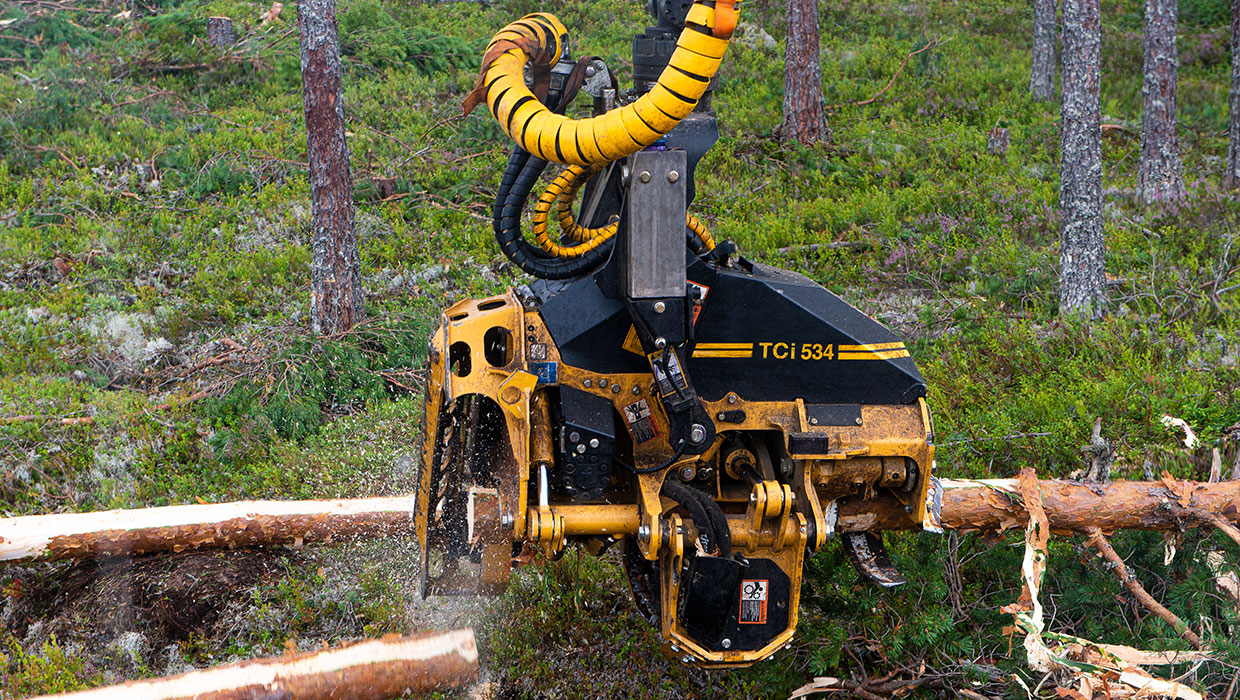

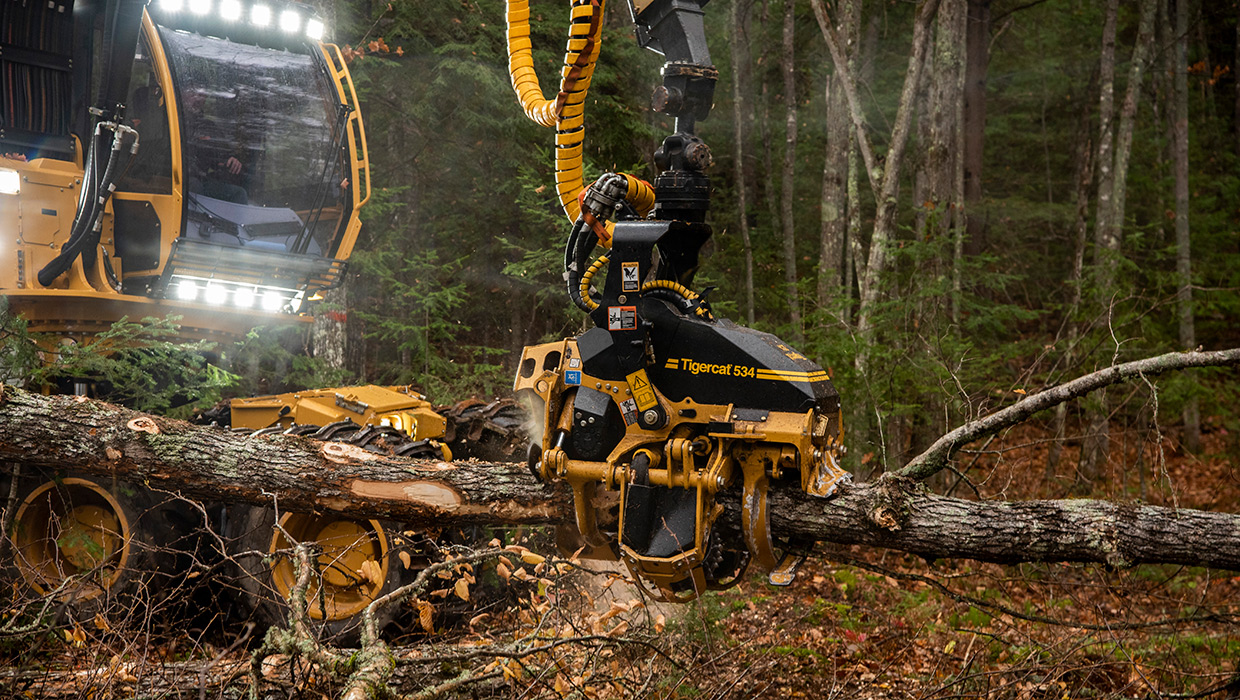

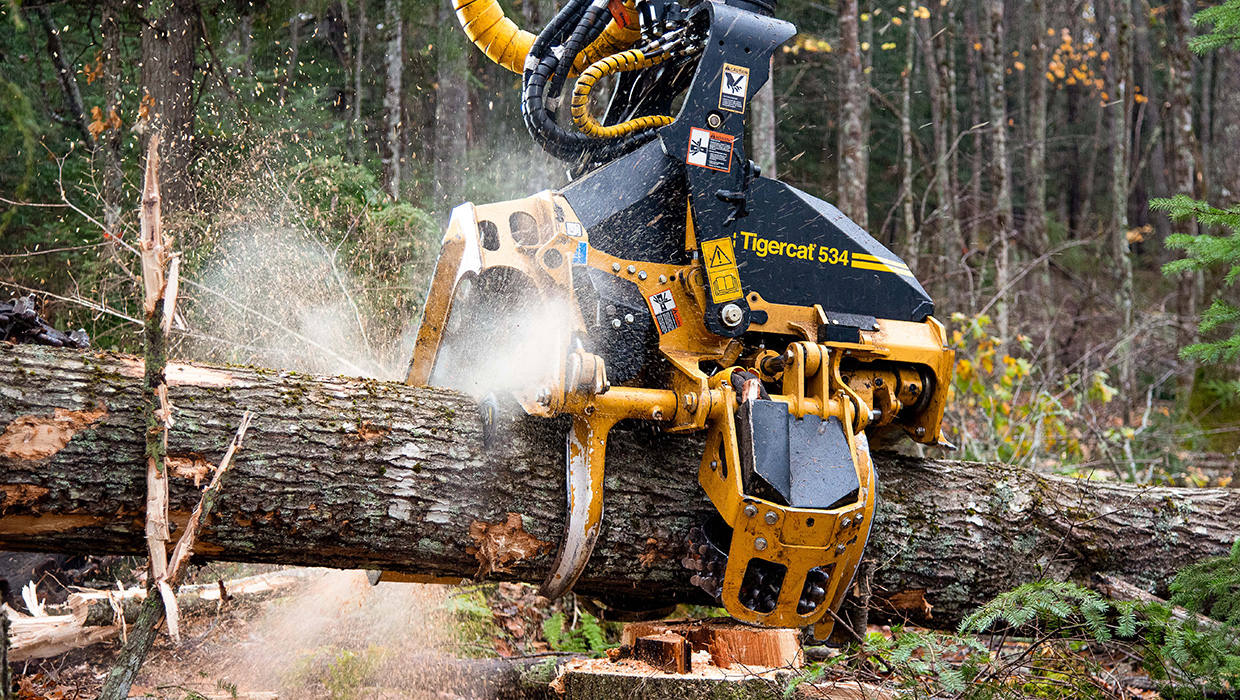

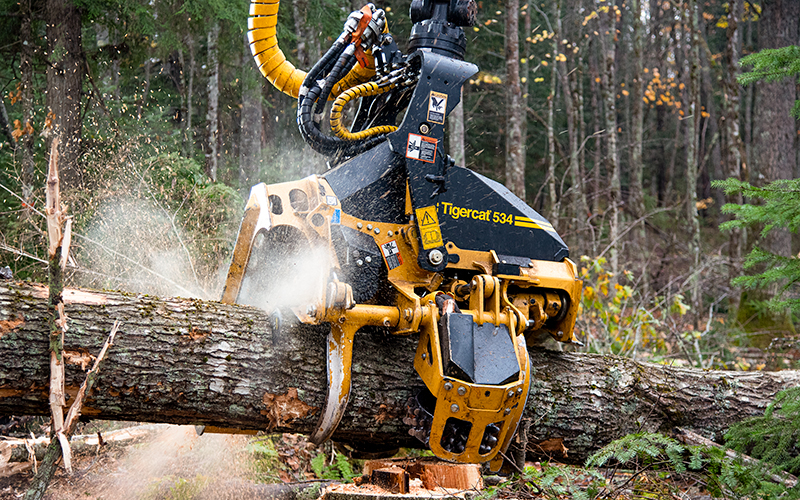

El 534 es un cabezal cosechador robusto de alto rendimiento que combina muy bien con el 1165 de Tigercat.
