Une tête d'abattage-ébranchage durable et haute performance munie de deux rouleaux d'entraînement et d’un bras à trois couteaux.

Tête d'abattage-ébranchage 570

Tête d'abattage-ébranchage 570

Une tête d'abattage-ébranchage durable et haute performance munie de deux rouleaux d'entraînement et d’un bras à trois couteaux. SPÉCIFICATIONS CONCESSIONNAIRE BÉNÉFICES Têtes d'abattage-ébranchage SPÉCIFICATIONS BÉNÉFICES CONCESSIONNAIRE

À la une

weight icon
weight icon




Poids
Scie écimeuse
Ouverture de la roue d'alimentation
2 250 kg
En option
725 mm
Poids
Scie écimeuse
Ouverture de la roue d'alimentation
2 250 kg
En option
725 mm

Image d’une tête d'abattage-ébranchage 570 de TCi

Polyvalence

Poignet fixe en option

Construction Tigercat durable

Polyvalence

Poignet fixe en option

Construction Tigercat durable

Image d’une tête d'abattage-ébranchage 570 de TCi

Aperçu

Grâce à ses deux bras d'ébranchage indépendants, la tête d'abattage-ébranchage 570 excelle dans les travaux impliquant du bois dur avec des branches larges et un tronc irrégulier. L'indépendance du bras de couteaux et du bras de rouleaux permet une zone de contact plus large avec l'arbre. Cela permet une meilleure avance et de meilleurs ébranchage, mesurage et écorçage, particulièrement pour les arbres n'ayant pas une forme optimale.

Polyvalence

La tête 570 possède un système de synchronisation hydraulique optionnel pour les couteaux, qui permet une meilleure saisie lors des opérations de façonnage en bordure de route.

Différentes options de bras de couteaux avant de récolte ou de façonnage adaptés à diverses applications sont disponibles.

 Image d’une tête d'abattage-ébranchage 570 de TCi

Poignet fixe en option

Le modèle 570 est disponible avec un poignet à rotation de 340 degrés fixe en option. Le système de flottement du poignet permet à la tête de s’aligner facilement sur l’arbre pour l’abattage et de suivre plus facilement l'arbre pendant l’alimentation. L’opérateur peut reprendre le contrôle pour mieux contrôler le positionnement du poignet ou manipuler le poignet selon les besoins, pour contrôler l’abattage et l’élagage de grandes branches.

Construction Tigercat durable

Des composants solides, des bagues et axes de grande taille et une construction Tigercat réellement durable permettent de profiter de temps d’indisponibilité réduits et d’une meilleure production.

Spécifications du produit

Metric
Imperial

Dimensions

LARGEUR maximale 1 980 mm
LARGEUR minimale 1 560 mm
HAUTEUR sans rotateur et liaison 1 910 mm
Poignet fixe en option 2 130 mm
POIDS DE LA BASE sans le rotateur et la liaison 2 240 kg
2 400 kg
POIDS EN ORDRE DE MARCHE 2 510 kg
Poignet fixe en option 3 195 kg

Système hydraulique

PRESSION EN ORDRE DE MARCHE recommandée 310 bar (4 500 psi)
DÉBIT REQUIS maximum 370 L/min (98 US gpm)
DÉBIT REQUIS minimum 325 l/min

Coupe

CONTENANCE D'HUILE POUR LA CHAÎNE 15 L (4 US gal)
UNITÉ DE SCIAGE PRINCIPALE standard Hultdins SupercutTM 100 avec auto-tension, graissage proportionnel, scie avec limite
CHAÎNE Pas de 10 mm
CHAÎNE DE GUIDAGE standard 825 mm
COUPE MAXIMALE 700 mm
CHAÎNE DE GUIDAGE en option 750 mm
590 mm
UNITÉ DE SCIAGE PRINCIPALE en option Tigercat 750 avec auto-tension, graissage proportionnel, scie avec limite
(unité de sciage principale en série pour l’option à poignet fixe)
CHAÎNE Pas de 19 mm
CHAÎNE DE GUIDAGE standard 915 mm
COUPE MAXIMALE 730 mm
SCIE ÉCIMEUSE Tigercat 475 avec auto-tension,
graissage proportionnel, scie avec limite
(scie écimeuse en option pour les configurations 570 habituelles. Scie écimeuse de série pour l'option à poignet fixe.)
CHAÎNE standard Pas de 10 mm
CHAÎNE DE GUIDAGE standard 600 mm
COUPE MAXIMALE 470 mm
CHAÎNE en option Pas de 19 mm
CHAÎNE DE GUIDAGE en option 610 mm
COUPE MAXIMALE 480 mm

Alimentation

SYSTÈME D'ENTRAÎNEMENT Bras d'entraînement inclinés indépendants, deux roues d'entraînement
MOTEURS D'ENTRAÎNEMENT DE BRAS (2) 800 cc
En option (2) 700 cc
(2) 900 cc
(2) 1 000 cc
Poignet fixe en option (2) 1000 cc
VITESSE MAXIMALE D'ALIMENTATION 6,4 m/s
Poignet fixe en option 5,5 m/s
Avec moteurs en option 7,0 m/s
5,8 m/s
5,5 m/s
ROULEAUX D'ALIMENTATION 20 mm (0,8 in), miniature
En option 24 mm (0,9 in) miniature
24 mm (0,9 in) miniature, chenille large
20 mm (0,8 in) alpine
Écorçage d'eucalyptus, dentelé/un seul tranchant
Écorçage d'eucalyptus, un seul tranchant
Écorçage d'eucalyptus, double tranchant
ROULEAU D'ALIMENTATION ouverture maximale 725 mm
ROULEAU D'ALIMENTATION fermeture minimale 40 mm

Ébranchage et écorçage

COUTEAUX (3) Bras d’ébranchage indépendants
(2) Fixe ; En option (1) Fixe, (1) Flottant
Lames remplaçables
OUVERTURE DE POINTE DES COUTEAUX AVANT 695 mm
Diamètre minimum des COUTEAUX AVANT 45 mm
OUVERTURE DE POINTE DU COUTEAU ARRIÈRE 800 mm

+ TOUT

Système de contrôle D7

Tirez le meilleur parti de votre tête d’abattage-ébranchage TCi. Le système de contrôle D7 TCi associe une technologie de contrôle du matériel et de la coupe robuste et éprouvée à un contrôle de tête et une interface utilisateur développés par Tigercat Industries. Le système offre ainsi des fonctions puissantes, une grande simplicité et une navigation intuitive pour l’opérateur.


LIRE LA SUITE Écran D7 Tigercat dans la cabine de la 1165

Avantages clés

Système hydraulique optimisé pour s’adapter à la puissance des transporteurs spécialisés Tigercat et TCi, avec assistance en usine pour le réglage personnalisé de l’ensemble de la tête et du transporteur.
Conception robuste, composants de haute qualité pour des cycles de travail exigeants et une longue durée de vie
Excellente capacité d’ébranchage et d’écorçage
Rotation continue en option
Mesure précise du diamètre et de la longueur
Coupes de scie nettes pour une qualité constante
Système hydraulique optimisé pour s’adapter à la puissance des transporteurs spécialisés Tigercat et TCi, avec assistance en usine pour le réglage personnalisé de l’ensemble de la tête et du transporteur.
Excellente capacité d’ébranchage et d’écorçage
Mesure précise du diamètre et de la longueur
Conception robuste, composants de haute qualité pour des cycles de travail exigeants et une longue durée de vie
Rotation continue en option
Coupes de scie nettes pour une qualité constante

Accessoires TCi

Les accessoires de Tigercat Industries seront bientôt produits sous la marque TCi.


LIRE LA SUITE

Les Laurentides vont de l’avant

Mathieu Lahaie, entrepreneur basé au Québec, a choisi Tigercat pour ses opérations de coupe sélective à longueur préétablie.


LIRE LA SUITE Transporteur 1055C de Tigercat

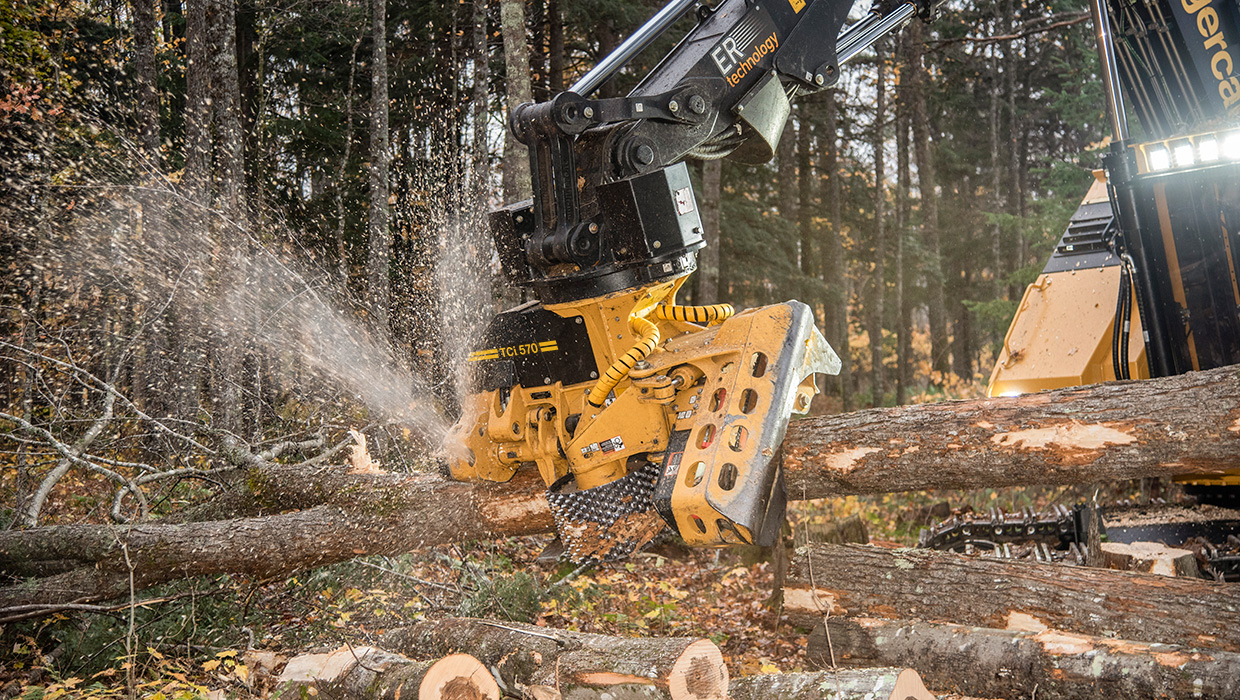

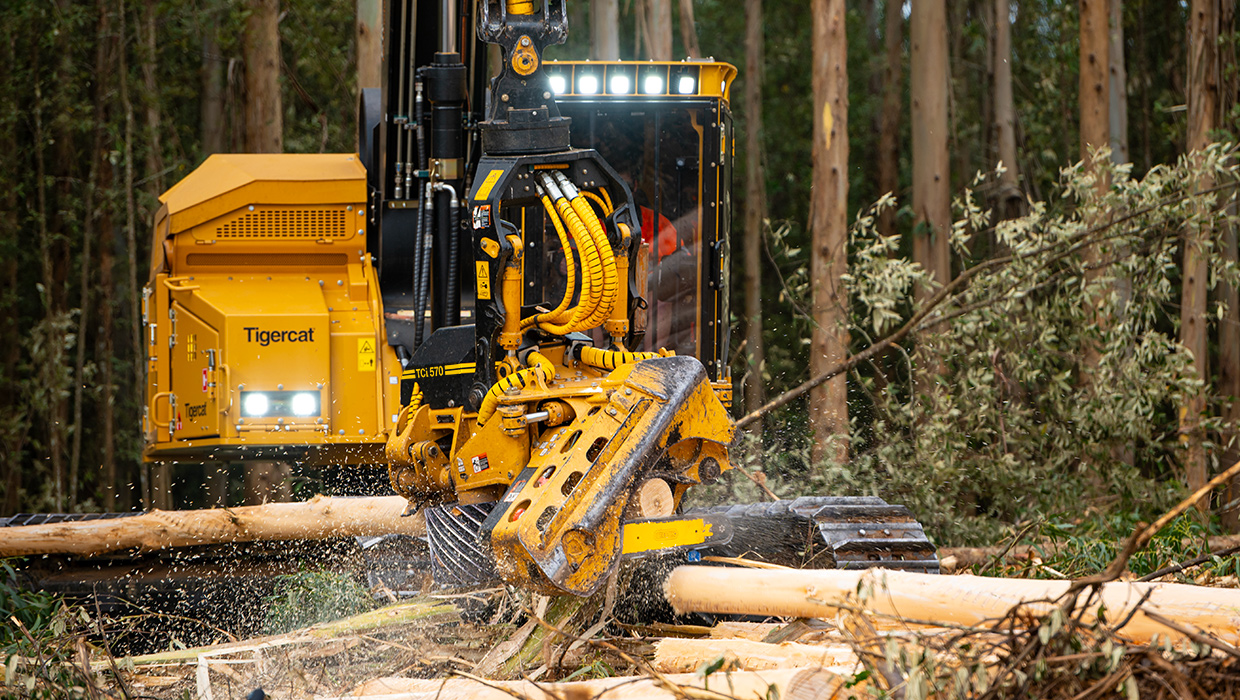

Image d’une tête d'abattage-ébranchage 570 TCi en plein travail Tigercat 570 harvesting head working in the field Image d’une tête d'abattage-ébranchage 570 TCi en plein travail
