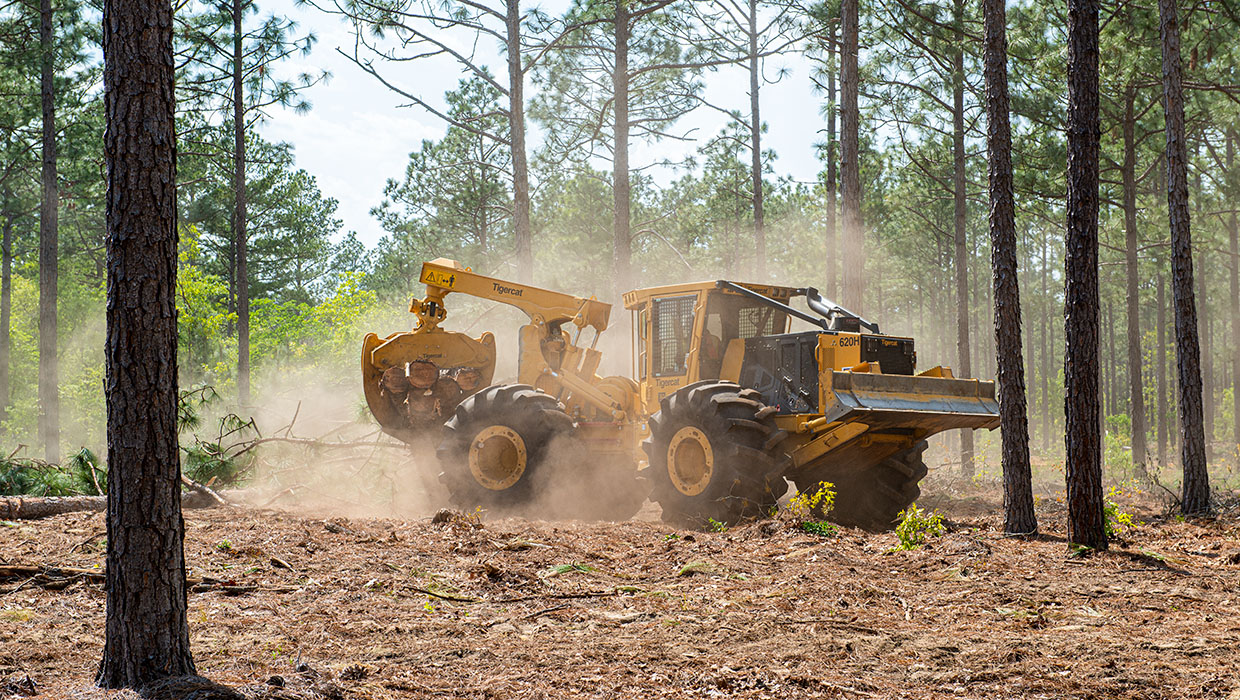

Débardeur 620H
La série H représente la gamme de débardeurs la plus avancée, la plus productive et la plus conviviale pour les opérateurs. Le débardeur 620H est polyvalent et adapté à une grande variété d'opérations.
Localiser un concessionnaireAperçu
Zoom sur l’opérateur
Le nouveau poste de conduite de la série H est spacieux et confortable, avec une ergonomie poussée et un système Turnaround entièrement repensé.
La cabine est 20 % plus grande.
Augmentation de 19 % de la surface des fenêtres pour une vue inégalée dans toutes les directions.
50 % de ventilation CVC en plus avec un contrôle de température amélioré et un dégivrage automatique.
Les chiffres ne mentent pas, mais il est indispensable que vous vous asseyiez dans le nouveau siège et fassiez l’expérience de la nouvelle génération Turnaround : une rotation sans effort de 220° avec verrouillage et déverrouillage dans n’importe quelle position par bouton-poussoir. Des petits détails, tels qu’un porte-gobelet climatisé et un endroit pour accrocher son casque, aident à écourter les longues journées de travail. La finition intérieure marie résistance et facilité de nettoyage. Le harnais à 5 points permet d’apprivoiser un peu mieux les terrains extrêmes.
La puissance Tigercat.
Le service Tigercat.
Le débardeur 620H est équipé d’un moteur Tigercat FPT de catégorie Tier 2 ou Tier 4f. Le moteur Tier 4f est conforme aux normes les plus avancées en matière d’émissions de gaz d’échappement en vigueur en Amérique du Nord et en Europe.
L’option moteur Tier 2 permet à Tigercat d’offrir les avantages de la puissance et du service Tigercat aux professionnels du débardage du monde entier.
La différence réside dans l’entraînement…
L’entraînement hydrostatique offre de nombreux avantages. La performance en terrain difficile est excellente puisque la machine fournit un effort de traction maximal à n’importe quelle vitesse moteur, ce qui minimise le patinage et améliore la capacité de dégagement. Les opérateurs apprécient les commandes de conduite simplifiées permettant d’éviter les changements de vitesse.
La technologie des commandes électroniques, combinée au système d’entraînement hydrostatique, une exclusivité Tigercat, permet au débardeur de fonctionner à une vitesse de moteur variable, celle-ci augmentant automatiquement lorsqu’une montée de puissance est requise. Cela entraîne une baisse de la consommation de carburant.
Avantages clés
- Système Turnaround de la série H : le siège pivotant à 220° est verrouillable dans n’importe quelle position avec un accès complet à toutes les fonctions de la machine et aux commandes d’entraînement
- Entraînement hydrostatique EHS optionnel : excellent rendement en matière de consommation de carburant et augmentation de la vitesse en marche avant et arrière
- Moteur FPT N67 Tigercat respectant les normes Tier 2 ou Tier 4f en matière d’émissions : propre, puissant et économe en carburant ; entièrement pris en charge par Tigercat
- Système hydraulique de détection de charge de pointe qui maximise l’efficacité et augmente la productivité
- Entraînement hydrostatique commandé à l’aide de contrôles électroniques : il suffit d’appuyer sur la pédale pour se déplacer.
- Fonctions de la machine précises, à temps de réaction court, faciles à contrôler grâce au robuste système de contrôle informatisé de pointe.
- Capacité de toujours fournir l’effort de traction maximal quelle que soit la vitesse du moteur, grande capacité de dégagement et patinage minimal.
- Vitesse moteur variant automatiquement qui fournit une excellente économie de carburant.
- Section centrale super robuste à longue durée de vie faite en plaques d’acier épaisses et munie d’axes de grand diamètre et de roulements à rouleaux coniques.
- Ergonomie de pointe : les fonctions de grappin, d’arche, de débardage et de direction sont toutes contrôlées à l’aide de leviers de commande montés sur les accoudoirs.
- Options de grappins Tigercat à deux vérins, à grande capacité et à grande ouverture permettant de rassembler facilement des piles éparpillées.
- Visibilité excellente dans toutes les directions et roues bien visibles.
- Excellent accès au moteur et excellente disposition des composants, entretien quotidien facile.
Vidéos
Innovations
Axée sur l'ingénierie, Tigercat innove en permanence afin d'augmenter l'efficacité et la productivité. Découvrez les innovations et les technologies clés de Tigercat.
-
Entraînement hydrostatique EHS : Entraînement efficace à vitesse élevée
Les entraînements EHS, aussi appelés entraînements efficaces à vitesse élevée, fournissent automatiquement un effort de traction très élevé ou des vitesses de déplacement très rapides, en fonction de la charge et des conditions de terrain, tout en offrant une efficacité maximale.
Informations supplémentaires. -
LogOn : Accès au système télématique sur place
Grâce à un point d’accès Wi-Fi sécurisé, les utilisateurs peuvent désormais accéder en toute simplicité aux données détaillées de la machine et aux outils de diagnostic sur le lieu de travail avec LogOn.
Informations supplémentaires. -
RemoteLog : accès au système télématique hors site
Restez connecté à votre exploitation forestière partout, ou presque. Il vous suffit de disposer de RemoteLog® et d’un appareil connecté à Internet.
Informations supplémentaires. -
La puissance Tigercat
Solutions de puissance Tigercat FPT. Configurations de moteurs Stage V, Tier 4f, Tier 2 et non certifié pour couvrir les exigences en matière d’émissions partout dans le monde.
Informations supplémentaires. -
Turnaround
Avec le siège Turnaround, l’opérateur conduit dans la direction de la lame ou du grappin en allant vers l’avant tout en contrôlant toutes les fonctions. Il est possible de conduire à n’importe quelle vitesse et d’obtenir l’effort de traction maximal dans les deux sens.
Informations supplémentaires.
Téléchargements
Voir ci-dessous les fichiers en lien que vous pouvez télécharger.
-
- Brochure des débardeurs de série H
- Brochure des débardeurs de série H (4.72 Mb)
-
- Les secrets de la technologie Tier 4
- Les secrets de la technologie Tier 4 (1.54 Mb)
Actualités
Nouvelles connexes
-
Tigercat lance les débardeurs de série H
Publié le : Tuesday 4th August 2020
Les débardeurs modernes, efficaces et précis de Tigercat viennent d'être améliorés considérablement grâce à une cabine d’opérateur entièrement restructurée et à de nombreux progrès pour augmenter la productivité et minimiser les temps d'arrêt.
Photos
| LONGUEUR | 7 415 mm |
| EMPATTEMENT | 4 065 mm |
| LARGEUR | 3 330 mm |
| LARGEUR déport étroit | 3 020 mm |
| HAUTEUR | 3 150 mm |
| GARDE AU SOL | 635 mm |
| POIDS | 19 595 kg |
| MOTEUR Tier 4f | Tigercat FPT N67 Tier 4f, 195 kW (262 hp) à 2 200 rpm (nominal) |
| MOTEUR Tier 2 | Tigercat FPT N67 Tier 2 198 kW (266 hp) à 2 100 rpm (nominal) |
| FILTRATION DE L'AIR | Préfiltre et filtre à air à 2 étapes |
| VITESSE MAXIMALE | 23 km/h |
| REFROIDISSEMENT | Radiateur, refroidisseur d'huile, refroidisseur de transmission, refroidisseur d'air de suralimentation et condenseur de climatisation côte à côte en aluminium |
| VENTILATEUR | Ventilateur à pas variable Flexxaire®, réversible |
| Ventilateur à pas fixe Flexxaire®, réversible | |
| CONTENANCE DU RÉSERVOIR | 305 L |
| En option | 430 L |
| CAPACITÉ FED du Tier 4f | 46 L |
| TRANSMISSION | Mécanique à 1 vitesse Hydrostatique à vitesse variable (2) Moteurs à cylindrée variable |
| TRANSMISSION En option | Entraînement hydrostatique EHS® (efficace à vitesse élevée) Mécanique à 1 vitesse Hydrostatique à vitesse variable (2) Moteurs à cylindrée variable |
| ESSIEU avant | Tigercat OB17, planétaire extérieur, cylindre différentiel oscillation de +/-15° |
| ESSIEU arrière | Tigercat OB17, planétaire extérieur, cylindre différentiel Fixe |
| DISPOSITIFS DE VERROUILLAGE DES DIFFÉRENTIELS | Avant et arrière indépendants |
| POMPE, ENTRAÎNEMENT | Piston |
| POMPE, PRINCIPALE 1 | À piston pour toutes les fonctions de la machine |
| POMPE, PRINCIPALE 2 | À engrenages pour le refroidissement |
| FILTRATION | (4) Filtre amovible de 7 microns à passage total |
| VÉRINS, ARCHE | (4) alésages de 115 mm (4,5 in) (double fonction) |
| VÉRINS, DIRECTION | (2) alésages de 83 mm (3,25 in) |
| VÉRINS, LAME | (2) alésages de 89 mm (3,5 in) |
| RÉSERVOIR | 126 L |
| FREINAGE DYNAMIQUE | Hydrostatique |
| FREINS SECONDAIRES | Protégé, refroidi à l'huile |
| FREIN DE STATIONNEMENT | Étrier Serrage par ressort, desserrage hydraulique |
| STANDARD | 30,5 L x 26 |
| EN OPTION | 30,5 L x 32 35,5 L x 30,24 73 x 44-20 |
| STANDARD | Double fonction, rotation continue |
| STANDARD | Tigercat 1,39 m² (15 ft²) 2 vérins, mâchoires formées d'une seule plaque ou formant une boîte |
| OUVERTURE MAXIMALE | 3 505 mm |
| EN OPTION | Tigercat 1,58 m² (17 ft²) 2 vérins, mâchoires formées d'une seule plaque ou formant une boîte Tigercat 1,76 m² (19 ft²) 2 vérins, mâchoires formées d'une seule plaque ou formant une boîte |
| OUVERTURE MAXIMALE | 3 630 mm 3 685 mm |
| LARGEUR | 2 285 mm |
| Avec extensions de lame optionnelles | 2 920 mm |
| BATTERIE | (2) 12 V |
| ALTERNATEUR | 80 amp, 24 V |
| TENSION DU SYSTÈME | 24 v |
| ÉCLAIRAGE | (17) LED |
| ÉCLAIRAGE, En option | (27) LED |
| CABINE | Isolation, pressurisation et installation antivibratoire Climatisation/appareil de chauffage/dégivreur (2) Portes avec fenêtres coulissantes et grilles articulées Pare-brise avant incliné Radio stéréo numérique AM/FM et port d’entrée auxiliaire Audio Bluetooth® et kit d’appels mains libre Système de surveillance de la pression des pneus (TPMS) Porte-gobelet ventilé Support et chargeur pour téléphone (2) Sources d’alimentation électrique 12 V |
| SIÈGE | Siège Turnaround® très robuste à suspension pneumatique, climatisé Hauteur entièrement ajustable, dossier inclinable, support lombaire et accoudoirs, siège pivotant sur 220°, système de verrouillage à ressort/déverrouillage hydraulique Accès à toutes les fonctions et contrôle total de la conduite depuis n'importe quelle position |
| COMMANDES DE L'OPÉRATEUR | Levier de commande électronique pour fonctions hydrauliques et d’entrainement Pédale électronique, avant et arrière avec commutateur pour marche avant/marche arrière Freins d’essieux à commande hydraulique Système de contrôle électronique avec interface en couleur sur l'écran tactile d'affichage pour surveillance de la machine et réglage des fonctions |
| STANDARD | Système de suivi de la machine par Wifi local LogOn™ Alarme de marche arrière Crépine d'aspiration de carburant Extincteur Circuit d'eau sous pression |
| EN OPTION | Système télématique RemoteLog® Treuil hydraulique Système d'éclairage LED haute puissance Kit pour temps froid Garde-boue Radio CB Radio SiriusXM® |
| 30,5Lx32 (étroit) | Largeur totale : 3 020 mm Rayon de virage : 6 320 mm |
| 30,5Lx32 (large) | Largeur totale : 3 330 mm Rayon de virage : 6 480 mm |
| 35,5Lx32 (étroit) | Largeur totale : 3 280 mm Rayon de virage : 6 380 mm |
| 35,5Lx32 (large) | Largeur totale : 3 580 mm Rayon de virage : 6 530 mm |
| 73x44-32 (étroit) | Largeur totale : 3 610 mm Rayon de virage : 6 480 mm |
| 73x44-32 (large) | Largeur totale : 3 940 mm Rayon de virage : 6 630 mm |
